N32G430系列采用32-bit Arm® Cortex®-M4F内核，最高工作主频128MHz，支持浮点运算和DSP指令，集成高达64KB嵌入式加密Flash，16KB SRAM，集成丰富的高性能模拟器件，内置1个12bit 4.7Msps ADC，3个高速比较器，集成多路U(S)ART、I2C、SPI、CAN等数字通信接口。

联系我们

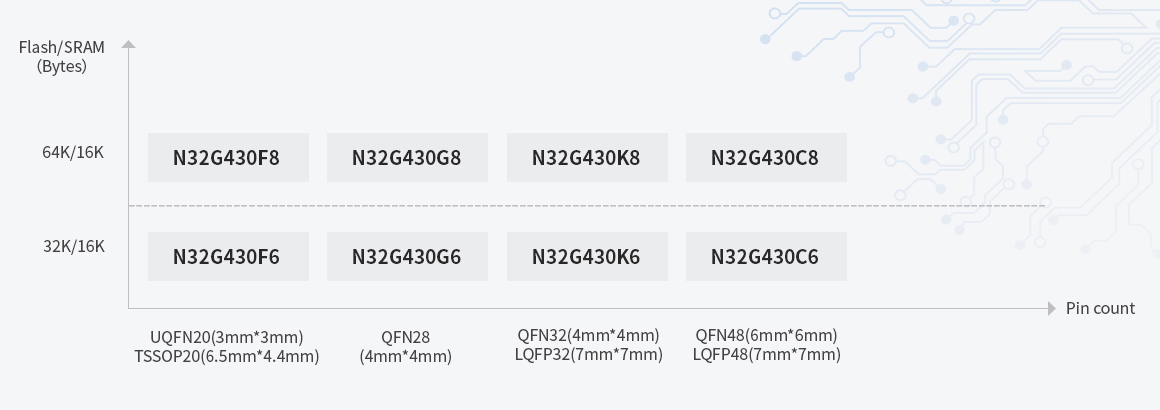

系列型号

主要特征

― Arm® Cortex®-M4F @128MHz，160DMIPS，内置1KB指令Cache缓存，支持Flash加速单元执行程序0等待

― 加密存储器

• 64KByte片内Flash，支持加密存储、分区管理，1万次擦写次数，10年数据保持

• 16KByte片内SRAM，Stop2模式保持，Standby可配置为保持

― 低功耗管理

• 支持Run、Sleep、Stop0、Stop2、Standby五种模式

― 高性能模拟接口

• 1个12bit 4.7Msps ADC，12/10/8/6bits可配置，多达16路外部单端输入通道，3个内部单端输入通道，支持差分模式

• 3个高速比较器，内置64级可调比较基准

― 支持内部RC或外部晶体时钟输入

― 复位

• 支持上电/掉电/外部引脚复位

• 支持看门狗复位、软件复位

• 支持可编程的电压检测

• 最大支持40个GPIO

― 通信接口

• 4个U(S)ART接口，其中2个USART接口（支持1xISO7816，1xIrDA，LIN），2个UART接口

• 2个SPI接口，主模式速率高达28Mbps（非CRC模式）/20Mbps（CRC模式），从模式速率高达32Mbps，支持I2S通信

• 2个I2C接口，速率高达1 MHz，主从模式可配，从机模式下支持双地址响应

• 1个CAN 2.0A/B总线接口，速率高达1Mbps

― 1个高速DMA控制器，支持8通道，通道源地址及目的地址任意可配

― RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准

― 1个蜂鸣器，支持互补输出，12mA输出驱动能力

― 定时计数器

• 2个16bit高级定时计数器，7.8nS控制精度，支持14路互补PWM输出

• 4个16bit通用定时计数器，支持输入捕获/输出比较/PWM输出

• 1个16bit基础定时计数器

• 1个16bit低功耗定时计数器，支持双脉冲计数，可在STOP2状态下工作

• 1个24bit SysTick

• 1个14bit窗口看门狗(WWDG)

• 1个12bit独立看门狗(IWDG)

― 安全特性

• Flash存储加密，多用户分区管理（MMU）

• CRC16/32运算

• 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）

• 支持安全启动，程序加密下载，安全更新

• 支持外部时钟失效监测，防拆监测

• 96位UID 和128位UCID

― 高可靠工作环境：

• 2.4V～3.6V/-40℃～105℃

• ±4kV ESD（HBM）

技术资源

芯片文档更多芯片文档

产品简介

N32G430系列产品简介

N32G430系列关键特性、主要资源配置和封装
...more

V2.0.0

数据手册

N32G430系列数据手册

N32G430系列主要功能、引脚、封装和电气特性
...more

V2.0.0

用户手册

N32G430系列用户手册

N32G430系列所有外围设备的详细说明
...more

V2.0.0

勘误手册

N32G430系列勘误手册

N32G430系列错误修订及解决方法
...more

V1.3.0
固件和软件更多固件和软件

软件开发套件

N32G430系列软件开发套件

N32G430系列标准库和CMSIS包文件
...more

V2.0.0

SDK包

N32G430系列软件开发包

N32G430系列Firmware软件开发套件
...more

V2.0.0

下载算法包

N32G430系列下载算法包

N32G430系列基于KEIL开发环境的Flash编程算法源代码工程
...more

V1.1.0

IDE环境包

IAR

Nations MCU基于IAR开发环境添加型号的补丁包，支持IAR v7.x.x及以上版本
...more

V1.2.0

JLink

Nations MCU基于SEGGER - J-Link添加型号的补丁包，支持J-Link v6.x.x及以上版本
...more

V1.1.0
硬件更多硬件

硬件评估板

N32G430C8L7_STB开发板硬件使用指南

N32G430C8L7_STB最小系统板的原理图和用户指南
...more

V1.0

基于PADS的原理图和PCB库文件

N32G430系列LQFP_STEP FILE

Nations MCU的3D模型
...more

V1.1

N32G430系列Nations_Device_Lib_V1.0_20230111

Nations MCU基于PADS开发环境的原理图和PCB库文件
...more

V1.0

N32G430系列LQFP_STEP FILE

Nations MCU的3D模型
...more

V1.1

N32G430系列Nations_Device_Lib_V1.0_20230111

Nations MCU基于PADS开发环境的原理图和PCB库文件
...more

V1.0
应用笔记更多应用笔记

基础类

N32G430系列安全启动应用笔记

N32G430系列IEC60730功能安全库文件及安全启动相关操作说明
...more

V1.0

N32G430系列HSI频率调节应用笔记

N32G430系列HSI频率调节方法和库文件
...more

V1.0.0
使用指南更多使用指南

基础类

N32G430系列ADC使用指南

N32G430系列ADC接口相关使用说明
...more

V1.0.0

N32G430系列硬件设计指南

N32G430系列硬件设计检查列表及设计参考
...more

V1.2.0

N32G430系列BOOT接口指令使用指南

N32G430系列BOOT命令接口及相关使用说明
...more

V1.0.0

N32G430系列LSE晶体选型使用指南

N32G430系列LSE晶体选型相关使用说明
...more

V1.1.0
工具更多工具

调试下载工具

NSLink

安装、使用、升级资料包
...more

V1.1.0

Nations量产在线、离线下载工具

单路量产在线、离线下载工具

国民单路量产在线、离线下载工具
...more

V1.3.4

多路量产在线、离线下载工具

国民多路量产在线、离线下载工具
...more

V1.0.7

第三方量产下载工具

第三方量产下载工具清单

列出支持国民芯片下载的第三方烧录厂商
...more

V1.1.2
